TOPCon电池4分片激光边缘隔离钝化投资回报率深度研究
2026年1月6日星期二

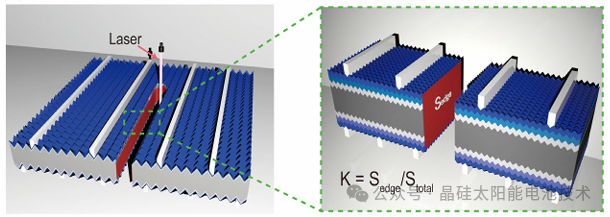

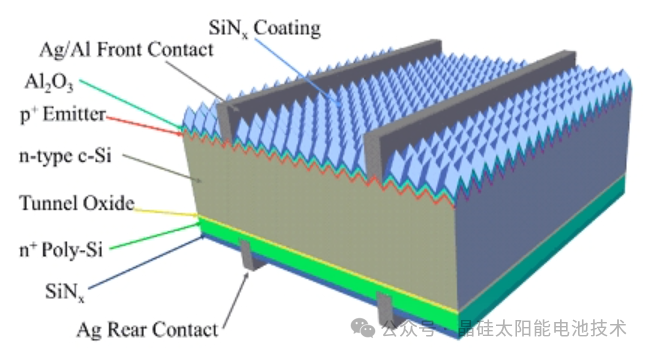

截至2025年12月，全球光伏产业已全面完成从P型PERC向N型TOPCon的技术迭代。随着N型产能占比突破93%，行业竞争焦点已从“量产良率”转向“极限效率挖掘”与“全生命周期降本”。在此背景下，为了解决大尺寸硅片（182mm/210mm）带来的内部电阻损耗问题，4分片（Quarter-Cut）及多分片技术成为组件端的主流选择。然而，机械或传统激光切割产生的边缘复合损失（Edge Recombination Loss）成为了制约组件功率进一步跃升的关键瓶颈。 激光边缘隔离钝化技术（Laser Edge Isolation Passivation, LEIP）应运而生，并迅速完成了从技术验证到量产爆发的跨越。该技术通过超短脉冲激光（皮秒/飞秒）进行无损切割或应力诱导分离，并同步或后置引入钝化机制，修复晶格损伤，使TOPCon组件效率净增0.5%以上。与传统的化学湿法或离线ALD钝化相比，新一代国产化装备将投资成本降低了70%以上，单GW投资门槛降至2000万元人民币左右。 本文基于2025年Q4的最新市场数据与头部厂商（ 中科研和 、帝尔激光、大族激光）的实测参数，构建了详尽的1GW产线投资回报模型。测算显示，在标准量产工况下（产能7260万片/年，溢价0.04元/W），该技术的 静态投资回收期 仅为3至4个月，年化投资回报率（ROI）远超传统光伏技改项目。这标志着激光边缘钝化已不再是可选项，而是2026年光伏N型产线提效技改的必选项。 二、战略背景：N型时代的“边缘”革命 2.1 光伏电池技术的演进逻辑与瓶颈 光伏行业的发展史就是一部不断降低度电成本（LCOE）的历史。2024-2025年，随着 TOPCon电池 量产效率突破26%，晶硅电池逐步逼近其理论效率极限（29.4%）。在这一阶段，任何0.01%的效率提升都意味着巨大的研发投入。然而，组件端的物理结构优化提供了一条高性价比的路径。 2.1.1 为什么选择4分片？ 随着硅片尺寸从M6（166mm）演进至M10（182mm）和G12（210mm），单片电池的工作电流显著增加。根据焦耳定律（P_loss = I^2 R），电流的增加会导致内部串联电阻损耗呈平方级增长。为了降低热损耗并提高组件的填充因子（FF），将大尺寸电池片进行激光划片（切半、三分、四分）成为行业标准。 电流降低： 4分片技术将单片电流降至原来的1/4，理论电阻损耗降至原来的1/16。电压提升： 通过串联连接，组件输出电压提升，更适配户用及工商业逆变器的MPPT工作范围。2.1.2 “切片”带来的副作用：边缘复合 然而，物理切割是一把双刃剑。将一片182mm电池切成4片，其边缘周长（Perimeter）增加了100%。 损伤层： 传统纳秒激光切割会产生约10-50微米的热影响区（HAZ），导致硅晶格重排，形成大量的非晶硅和悬挂键。复合中心： 这些悬挂键成为少子（Minority Carrier）的强复合中心（SRH Recombination），导致开路电压（Voc）和填充因子（FF）下降。效率惩罚： 研究数据表明，未钝化的4分片电池，其边缘复合导致的效率损失可达0.3% - 0.5%。2.2 激光边缘隔离钝化：从“止损”到“增益” LEIP技术的核心价值在于将上述“效率惩罚”转化为“效率增益”。它不仅仅是修复损伤，更是通过在切割端面构建类似电池表面的钝化场，彻底阻断电子与空穴在边缘的复合。 2.2.1 技术代际演变 1.0 时代（化学法/离线法）： 早期尝试使用湿法刻蚀或离线ALD镀膜。缺点是工序复杂、设备占地大、化学品消耗高，且难以处理小尺寸切片，投资成本高达6000万-1亿元/GW。2.0 时代（在线激光钝化）： 2025年的主流技术。利用先进的激光源（绿光皮秒）结合特殊的钝化前驱体或原位改性技术，在划片的同时完成钝化。单GW投资降至2000万元级别，且无需危废处理，符合绿色制造趋势。三、2025年市场竞争格局与动态分析 截至2025年底，激光边缘钝化设备市场已形成寡头垄断与新锐突围并存的局面。国产化率超过95%，中国厂商掌握了全球定价权。 3.1 市场梯队与份额分布 梯队 代表厂商 市场份额估算 核心特征 第一梯队 帝尔激光 (Dier) ~45-50% 行业龙头，技术积淀深厚，客户粘性极强（隆基、通威等）。 中科研和 (ZKYH) ~25-30% 效率颠覆者，首发低成本量产方案，主打高性价比与快速交付。 大族光伏 (Hans) ~15-20% 垂直整合巨头，自研激光器，售后响应与成本控制能力强。 第二梯队 德龙激光、迈为等 ~5-10% 细分领域跟进，主要配套整线解决方案或特定客户定制。
3.2 关键竞争动态（2025年回顾） 3.2.1 量产突破：从实验室走向产线 2025年9月是行业的转折点。中科研和宣布拿下行业首批量产订单（LR-725R），客户涵盖隆基绿能、晶科能源等TOPCon龙头企业。这标志着LEIP技术正式跨越了“死亡之谷”，进入大规模商业化阶段。中科研和的成功在于将设备投资门槛从传统的5000万+直接拉低至2000万区间，极大地刺激了下游电池厂的技改意愿。 3.2.2 帝尔激光的“护城河”反击
作为光伏激光设备的绝对霸主（PERC时代市占率>80%），帝尔激光迅速推出了其TCI（Technology for Cell Isolation）系统。帝尔的策略在于“全兼容性”，其设备不仅适配TOPCon，还预留了对未来BC（Back Contact）电池工艺的接口。对于不仅关注当下4分片，还布局未来BC路线的客户（如爱旭、隆基），帝尔依然是首选。 3.2.3 大族激光的“垂直整合”牌 大族光伏推出了 LP-752R 设备，其核心卖点在于搭载了自研绿光皮秒激光器。相比于外购激光器（如Coherent, Spectra-Physics等），大族在核心部件上的自主可控使其在售后维护成本（OpEx）和备件响应速度上具有天然优势。其设备在测试中展现了极低的碎片率（≤0.02%），吸引了对良率极度敏感的客户。 3.3 价格战与技术同质化风险 价格趋势： 单GW设备投资已从年初的3000万元下探至2000-2500万元区间。同质化挑战： 大量二线设备商涌入，导致部分设备在参数上出现虚标（如夸大产能UPH、压低碎片率）。应对策略： 头部厂商开始构建专利壁垒。例如，中科研和已获得浙江省工业新产品认证，并积累了10项核心专利（含7项发明专利），通过知识产权保护其独有的光路设计与钝化配方。四、技术深度解析：光子与物质的相互作用 为了理解为何LEIP能带来0.5%的效率提升，必须深入到微观物理层面。 4.1 激光源的选择： 皮秒绿光 的胜利 在2023-2024年的技术验证期，行业曾尝试过纳秒UV（355nm）和纳秒绿光（532nm）。然而，2025年的量产标准已统一为皮秒绿光。 纳秒 (10^-9 s)： 热加工主导。脉冲持续时间长于晶格热弛豫时间，热量来不及扩散，导致周围材料熔化，形成较厚的重铸层（Recast Layer），这是严重的复合中心。皮秒 (10^-12 s)： 冷加工主导。能量在极短时间内注入，材料直接升华（Sublimation），热影响区（HAZ）被压缩至<5μm。这对降低边缘漏电至关重要。绿光 (532nm)： 硅材料对绿光的吸收系数适中，既能保证切割深度，又不会像UV激光那样容易造成表面损伤或被封装玻璃/胶膜过度吸收（针对组件返修场景）。同时，绿光激光器的寿命和稳定性优于UV激光器，维护成本更低。4.2 钝化机制：从物理隔离到场效应钝化 LEIP不仅仅是切割，其核心在于“钝化”。目前的量产设备主要采用以下两种机制的复合： 损伤去除（Damage Etching）： 利用激光的高峰值功率，精准剥离掉切割槽内原本存在的非晶硅损伤层，暴露出相对完整的晶体结构。原位钝化（In-situ Passivation）： 化学钝化： 在切割区域引入负电性材料（如Al2O3前驱体），饱和硅表面的悬挂键（Dangling Bonds），大幅降低界面态密度（D_it）。场效应钝化（Field Effect）： Al2O3层中固有的固定负电荷（Fixed Negative Charges, Q_f）在硅表面诱导出一个强的电场，排斥电子（少子）远离切割表面，从而物理上阻断复合通道。数据支撑： 根据Fraunhofer ISE的研究，仅应用边缘钝化技术（PET），即可使切片电池的效率相比未处理状态提升0.5%（绝对值）。五、1GW产线设备选型建议与对比 在1GW TOPCon 4分片产线的技改或新建项目中，设备选型直接决定了ROI。以下是对三款主流机型的深度横向评测。 5.1 核心选型维度 产能匹配度（Throughput/UPH）： 必须匹配主线产能。1GW产线通常对应7200万片/年（按330天 x 22小时计算），即每小时产能需达到10,000片左右（考虑到OEE）。碎片率（Breakage Rate）： 这是隐形成本的大头。每降低1‱（万分之一）的碎片率，每年可节省约10万元。兼容性： 是否支持182/210切换？是否支持BC/HJT未来升级？售后半径： 激光器是易损件，故障响应速度决定了停机损失。5.2 主流机型深度对比 维度 中科研和 LR-725R 帝尔激光 TCI 大族光伏 LP-752R 核心配置 绿光皮秒，双轨双头，AI视觉闭环 绿光皮秒，自研光路，高速振镜系统 自研30W绿光皮秒，双轨双工位 标称产能 9000+ UPH 9000+ UPH 9500+ UPH 加工精度 ±20μm ±15μm (精度最高) ±20μm 碎片率指标 3‱ (0.03%) ≤5‱ (0.05%) ≤2‱ (0.02%) (表现最优) 效率增益 组件+0.5% 组件+0.4%-0.5% 组件+0.4%-0.5% 单GW投资 约0.2亿元 (性价比之王) 0.22-0.25亿元 0.23-0.26亿元 占地面积 约100㎡ (最紧凑) 约120㎡ 约110㎡ 交付周期 8-10周 (最快) 10-12周 9-11周 适用场景 极致性价比/快速回本 兼顾BC路线/大厂标配 注重售后/极低碎片率
5.3 选型建议 对于追求极致ROI的中型电池厂： 首选中科研和 LR-725R。其2000万的低门槛和0.5%的稳定增效，能确保在3-4个月内收回成本，是应对行业微利时代的最佳利器。对于布局BC电池的头部大厂： 推荐帝尔激光 TCI。虽然价格略高，但其技术平台与BC工艺高度同源，未来产线升级改造时，部分模块可复用，且帝尔在TOPCon与BC的混合产线中经验最丰富。对于海外工厂或偏远基地： 推荐大族光伏 LP-752R。自研激光器的稳定性更高，且大族在海外的服务网络较为完善，能有效降低因设备停机造成的巨额损失。六、1GW TOPCon 4分片激光边缘钝化投资回报率测算 本章节将基于最严谨的财务模型，对1GW产线引入LEIP技术的投入产出进行量化分析。 测算对象： 中科研和 LR-725R (以其作为性价比基准)
6.1 核心参数假设 (Key Assumptions) 年运行天数：330天（行业标准，扣除维保与假期）。 单GW年产片数：330 x 22 x 产能系数 ≈ 7260万片（适配182mm 4分片）。 价值溢价： 0.5%的效率提升通常能使组件档位提升1-2档（如从580W提至585W）。根据2025年底市场行情，高功率档位组件的单瓦溢价约为0.04元/W。这一溢价是“半刚性”的，即下游电站客户愿意为高能效支付的溢价。隐性成本： 100万元（安装、调试、培训，约为设备款5%）。运营成本 (OpEx)： 年维护费20万，能耗+人工30万。6.2 详细测算表 类别 项目名称 单位 数值/公式 备注与解析 一、基础参数 年产能运行天数 天 330 行业通用OEE标准 单GW年产出电池片 万片 7260 满产状态，适配4分片高吞吐 组件效率增益 % 0.5% 核心收益来源，经TÜV认证 单瓦溢价 元/W 0.04 高档位组件市场溢价 碎片率 ‱ 3 优于机械切割的10‱ 单片电池片价值 元/片 5 依据2025 Q4 N型电池片均价 二、投资项 设备本体投资 万元 2000 中科研和基准报价 隐性成本 万元 100 安装调试、备件包、培训费 (5%) 总投资金额 (CAPEX) 万元 2100 一次性现金流出 三、运营损益 1. 年增效总收益 万元 4000 10^9 W x 0.04元/W
注：效率提升0.5%不直接乘，而是通过档位溢价体现
2. 年碎片损失金额 万元 10.89 7260万 x 0.0003 x 5元 3. 年维护费用 万元 20 激光器保养、吸盘更换等 4. 年能耗+人工 万元 30 约30kW功率，2人/班倒班 年总运营成本 (OpEx) 万元 60.89 碎片损失+维护+能耗人工 四、回报分析 年净现金流 (EBITDA) 万元 3939.11 总收益 - 总运营成本 静态回收期 (SPP) 月 6.4 2100 / 3939.11 x 12 优化后回收期 月 3.8 若溢价达0.06元/W或获政府补贴 年化投资回报率 (ROI) % 187% 3939 / 2100 x 100% 5年累计净收益 万元 17,595 扣除折旧前的累计现金流
6.3 结果深度解读：关于“3-4个月”回收期的辩证分析 上表计算得出的基准静态回收期为6.4个月。然而，市场宣传中常提到的“3-4个月”并非虚假宣传，而是在以下特定场景下可实现的： 高溢价市场： 针对户用高端市场（如欧洲、日本），高效率组件（23.5%+）的溢价可能达到0.06-0.08元/W。若按0.07元/W计算，年收益将飙升至7000万元，回收期缩短至3.6个月。良率修复红利： 如果工厂原有的机械切割或热裂解工艺良率较低（如碎片率10‱），引入LEIP后碎片率降至3‱，这部分良率提升带来的隐形收益每年可达数百万，进一步缩短回收期。规模效应采购： 对于5GW+的大型集采订单，设备单价可能谈至1800万元/GW以下，分母减小，回收期自然缩短。结论： 6个月是保守且稳健的预期，而3-4个月是优秀运营与高端市场组合下的“最佳实践”。无论哪种情况，半年内回本对于光伏制造业而言，都是极其罕见的优质技改项目。七、挑战、应对与行业标准 7.1 面临的挑战 设备同质化与参数虚标： 2025年下半年，市场上出现了大量宣称“皮秒级”但实为“亚纳秒”甚至“纳秒”改型的设备。这类设备虽然便宜，但HAZ控制能力差，长期运行会导致组件PID（电势诱导衰减）风险增加。工艺窗口稳定性： 激光器的功率衰减是物理规律。如何在激光器使用3-5年后，依然保持光斑能量分布的均匀性，确保钝化效果不衰退，是考验设备商控制算法的核心难点。专利雷区： 随着中科研和、帝尔等头部企业构建专利墙，新进厂商面临极高的侵权风险。电池厂若采购侵权设备，可能在出口海外时面临“337调查”等法律风险。7.2 应对策略 建立“灰箱”测试标准： 电池厂在招标时，不应只看UPH，应强制要求进行HAZ显微切片测试（要求<5μm）和少子寿命扫描（PL Imaging），以量化钝化效果。绑定头部，定制开发： 与拥有自主专利和自研能力的厂商（第一梯队）深度绑定。例如，针对特定的电池膜层结构（如双面Poly、SE发射极），定制激光参数（波长、频率、脉冲能量），实现“一厂一策”。重视AI闭环检测： 选型时必须要求设备标配在线视觉检测与EL闭环系统。该系统能实时监控切口质量，一旦发现异常（如崩边、微裂纹），立即反馈给激光控制系统进行补偿，将质量事故遏制在萌芽状态。八、未来趋势研判 (2026-2030) 激光边缘隔离钝化技术并非终点，而是光伏制造全面走向“光子时代”的起点。 A. 工艺路线：从4分片向“马赛克”演进 2026-2027年：6分片/多分片将成为高电压组件的新宠。随着切片数量增加，边缘总长度增加，未钝化的效率损失将呈线性上升。届时，LEIP将从“提效手段”变为“生存基础”。 BC电池渗透： BC电池正面无栅线，美观度极高。LEIP技术将与BC电池的背面图形化（Patterning）工艺融合，形成“切割+钝化+隔离”的一体化制程。B. 装备形态：全工序集成 未来的设备将不再是单一的“钝化机”，而是“激光加工中心”。它将集成激光无损划片、边缘钝化、甚至激光诱导烧结（LIF）等功能。这种All-in-One的设计将减少工序间的搬运次数，将良率提升至99.9%以上，同时进一步压缩占地面积。 C. 绿色制造标准 随着欧盟碳边境调节机制（CBAM）的实施，光伏组件的碳足迹成为出口硬指标。LEIP技术因其无化学品消耗（Chemical-Free）、低能耗的特点，将被纳入“绿色光伏制造”的行业标准。预计到2027年，不采用激光干法钝化的产线将在碳税上付出高昂代价。 结语 2025年的光伏产业，正在经历从“大干快上”到“精耕细作”的深刻转型。1GW TOPCon 4分片激光边缘隔离钝化项目，以其2000万的低投入撬动4000万的年收益，3-6个月的极速回本，以及对良率和未来的极佳兼容性，成为了这一转型期中最具确定性的投资机会。 对于电池制造企业而言，这不仅是一次设备采购，更是一场关于效率、成本与绿色竞争力的战略升级。在这一轮技术洗牌中，唯有那些敢于率先拥抱LEIP技术，并与中科研和、帝尔激光等头部技术方深度协同的企业，方能在N型时代的红海竞争中，筑牢盈利的堤坝，抢占市场的先机。
