OCT MEMS扫描镜

一、核心原理

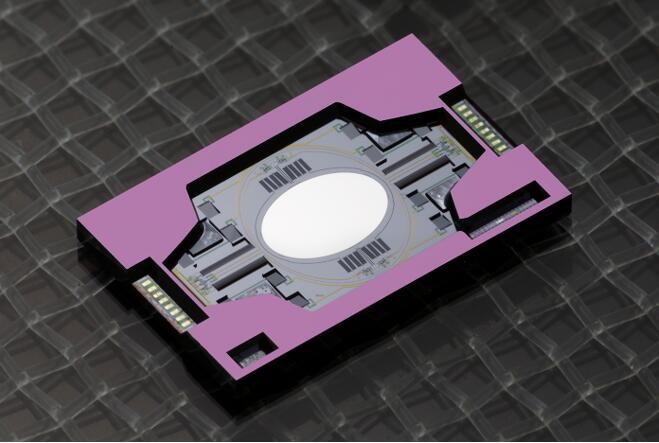

• 基本结构：硅基微反射镜（直径 0.5–3 mm）+ 可动悬臂 / 扭转梁 + 驱动电极 / 线圈。
• 工作机制：通电后驱动单元产生静电力、热应力、电磁力或压电形变，使镜面绕 x/y 轴倾斜，实现光束二维扫描。
• 扫描模式：支持光栅（Raster）、李萨茹（Lissajous）、螺旋（Spiral），适配不同成像速度与视场需求。

二、主流驱动方式对比

三、在 OCT 系统中的作用

• 系统架构：OCT 分样品臂与参考臂；MEMS 镜置于样品臂远端，直接扫描样品，减少运动伪影。


• 成像流程：
  1. 光源（1310 nm/1060 nm）发出低相干光，经光纤耦合器分束。
  2. 样品臂：光束→准直镜→MEMS 扫描镜→聚焦物镜→样品；MEMS 镜二维扫描实现横向（X-Y）覆盖。
  3. 参考臂：光束→反射镜→返回；与样品反射光干涉，探测器采集信号。
  4. 数据处理：重建 B-scan（X-Z）、C-scan（X-Y）及 3D 图像。
• 关键参数（OCT 适配）：
  • 镜面直径：1–2.4 mm（匹配光束口径）。
  • 光学扫描角：±8°~±15°（对应成像视场 2–5 mm）。
  • 扫描频率：快轴 10–100 kHz，慢轴 10–100 Hz。
  • 分辨率：横向 5–15 μm，轴向 5–10 μm（@1310 nm）。

四、核心优势（vs 传统振镜）

1. 极致小型化：探头直径≤3 mm，可置入标准内窥镜工作通道（2.8 mm），实现无创内窥成像。
2. 低功耗 + 轻量化：功耗 < 100 mW，重量 < 1 g，适配手持 / 术中便携场景。
3. 高速成像：共振扫描可达 MHz 级，支持实时三维（>10 vol/s）。
4. 抗电磁干扰：硅基 MEMS 无磁 / 弱磁，适配手术室 / 磁共振兼容环境。

五、典型应用场景

• 眼科：手持 / 集成显微镜 OCT，视网膜、角膜、房角三维成像。
• 消化 / 呼吸内窥：食管、胃、支气管早癌筛查，无需活检。
• 心血管：冠脉 / 外周血管支架植入后评估，斑块性质识别。
• 术中导航：神经外科、骨科术中实时断层成像，区分肿瘤 / 正常组织。

六、选型要点

1. 驱动方式：优先电热（大角度）或静电（高速）；电磁慎用于强磁环境。
2. 扫描角度：视场需求≥3 mm 时选≥±10° 光学角。
3. 频率匹配：快轴≥20 kHz，适配 SS-OCT 50–400 kHz A-line 速率。
4. 封装尺寸：探头外径≤2.8 mm，兼容标准内窥镜。

七、发展趋势

• 多轴集成：二维扫描 + 轴向聚焦（MEMS 可变焦镜），实现动态景深跟踪。
• 材料创新：氮化硅 / 碳化硅镜面，提升热稳定性与抗损伤阈值。
• 系统级融合：MEMS-OCT 与 AI 结合，实时病灶自动识别，助力精准医疗
