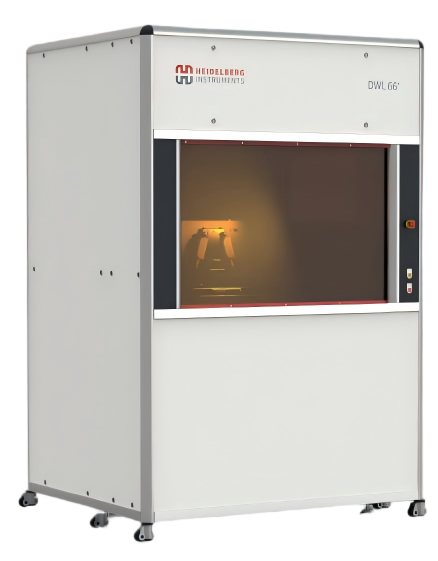

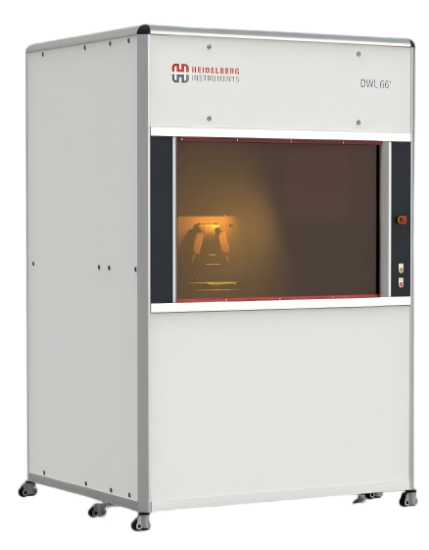

DWL66+ 多功能激光直写光刻机

Name: DWL66+ 多功能激光直写光刻机
SKU: DWL66+
Price: 2000000.00 CNY
Availability: InStock

DWL 66+ 兼具超强多功能性、专业级灰度光刻能力，拥有市场直写激光系统中最高分辨率，专为MEMS、微电子、微流体、光学、光子学、量子设备等领域研发与快速原型设计打造，适配各类微结构制备需求。 DWL 66+目前已经被海德堡仪器(Heidelberg Instruments)广泛用于高精度、多功能微纳结构制备，面向研发与小规模掩模制作，是全球高校、科研机构与企业广泛使用的微纳加工核心设备。

制造商: Heidelberg Instruments

商品库存单位（SKU）: DWL66+

2,000,000.000 (CNY)

数量:

上海瞬渺光电技术有限公司

Heidelberg Instruments多功能激光直写光刻机

DWL66⁺

DWL 66+ 兼具超强多功能性、专业级灰度光刻能力，拥有市场直写激光系统中最高分辨率，专为MEMS、微电子、微流体、光学、光子学、量子设备等领域研发与快速原型设计打造，适配各类微结构制备需求。

DWL 66+目前已经被海德堡仪器(Heidelberg Instruments)广泛用于高精度、多功能微纳结构制备，面向研发与小规模掩模制作，是全球高校、科研机构与企业广泛使用的微纳加工核心设备。

优势特点

超高分辨率

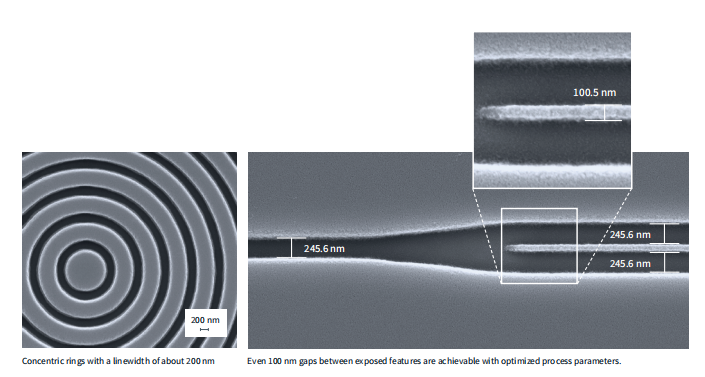

搭载高精度直写模式，可实现超精细微纳结构加工，最小特征尺寸达200纳米，分辨率领先同行光刻设备，能稳定制作精细图形与微小间隙结构，满足高端微纳加工需求。

套刻稳定

对位与套刻精度表现突出，多层套刻稳定可靠，搭配高精度坐标系统后大幅提升大面积对位精度，保障复杂多层结构加工的精准匹配。

兼顾精度与效率

提供多档写入模式，高精度与高效率灵活兼顾，可按需切换精细直写与快速加工模式，兼顾科研研发与小批量制备，适配不同效率需求场景。

兼容性强

基底兼容性强，支持多种尺寸与厚度基底，可处理平面与非平面基材，兼容掩模与晶圆类工件，满足多样化基材与特殊结构加工需求。

其他特点

激光直写
灰度光刻
高吞吐量
全自动化
专有的软件和硬件
可根据客户需求定制

应用

量子设备
光子学
微流控
微电子
传感器
小规模掩膜制作

技术参数

参数	XR	I	II	III	IV	V
最小特征尺寸(μm)	0.2	0.6	0.8	1	2	4
最小线宽(μm)	0.3	0.8	1	1.5	3	5
寻址网格(nm)	5	10	25	50	100	200
边缘粗糙度(nm)	50	50	70	80	110	160
CD均匀性(nm)	60	70	80	130	250	400
5×5mm²第二层套刻精度(nm)	250	250	250	250	350	500
100×100mm²第二层套刻精度(nm)	500	500	500	500	800	1000
背面套刻精度(nm)	1000
405nm二极管激光写入速度(mm²/min)	3	13	40	150	600	2000
375nm紫外二极管激光写入速度(mm²/min)	2	10	30	110	-	-

*写入速度由特定像素网络的200mm×200mm光栅模式曝光计算得

配置

参数	描述
光源	375nm或405nm二极管激光
基板尺寸	5mm×5mm-9"×9"
基板厚度(mm)	0-12
最大曝光区域(mm)	200×200
环境条件	温度稳定±1℃，IS04
实时自动对焦	光学自动对焦或空气测距自动对焦
自动对焦补偿范围(μm)	80
标准或高级灰度模式	分别为128或32768个灰度级
矢量模式	可实现无接缝线写入
全景相机	13×10mm²视场有助于对准标记物和基板导航
背面套刻精度(可选)	可实现曝光与基底背面结构的对准
主机机箱(W×D×H)	1300mm×1100mm×1950mm(仅光刻机)
质量	1000kg(仅光刻机)
电源	230VAC±5%,50/60hs,16A
压缩空气(bar)	6-10

高级选项

参数	描述
高精度坐标模式	包含金板校准与气候监测功能：第二层套刻精度范围从100×100mm2拓展到350nm
专业灰度模式	65536灰度等级，专业数据转换软件
自动装载系统	采用两个载片台、校准器和晶圆扫描器处理最多7"掩膜和最多8"晶圆

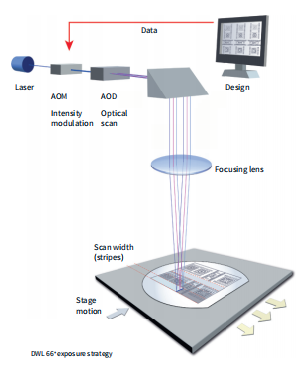

原理

设备

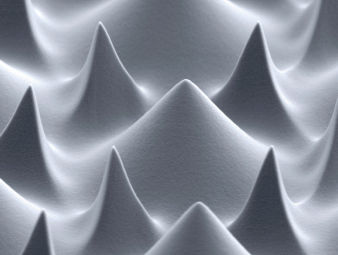

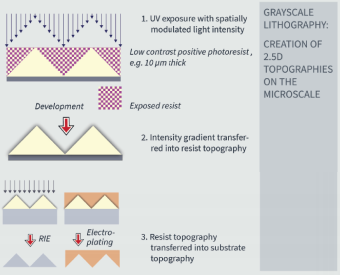

灰度光刻


性能

应用

斜率为10-70°的光栅

衍射元件DOE

扩散器

在500μm深槽处绘制Fraunhofer标志
