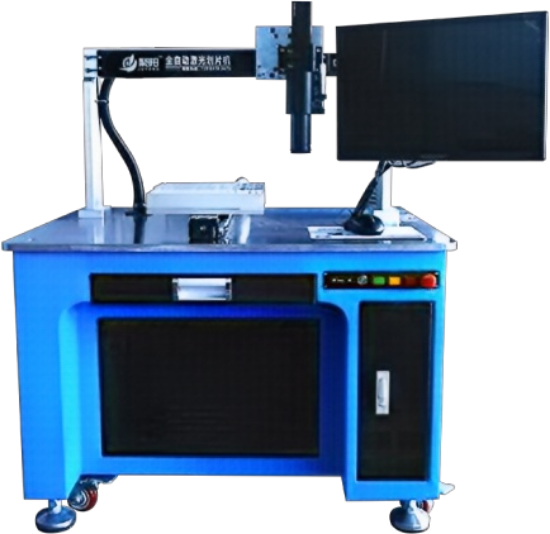

JYS-600 型光纤激光划片机
一、产品简介
新一代光纤激光
划片机是我司设计开发 的第三代激光划片机。 其主要应用于太阳能行 业单晶硅、多晶硅电池 片和硅片的划片和刻 槽；电子行业硅、鍺、 砷化镓等半导体衬底材 料的划片和切割等。该 设备由专家精心设计， 与传统 YAG 划片机相 比，光纤激光具有的优 势是：更优质的光束质
量、速度快、能耗低、免维护、体积小。由于整体采用自动控制系统，简易的操作和
低维护，使得该款机型具有更高的生产效率。
二、设备特征
l 光速质量更好（标准基膜），切缝更细，边缘更平整光滑；
l 划片速度快，600mm/s；（是氪灯和半导体划片机速度的 4 倍，一台设备可以达 到以前 4 台设备的效率）
l 转换效率更高，运行成本更低（1KW，该机器运行一小时耗电约为 1 度，比氪灯划片机少了 3.5 度每小时，更加节能环保）。
l 免维护，无消耗性易损件更换；
l 设备体积更小（风冷）
三、技术指标
| JYS-600 |
激光器 | 1064nm 光纤激光器 |
光束质量 | 1.3 |
激光功率 | 30W |
工作台行程 | 300mm*300mm |
工作台尺寸 | 210mm*210mm |
划片速度 | ≤ 600mm/s |
空走速度 | ≤ 600mm/s |
划片精度 | ≤0.01mm |
冷却系统 | 风冷 |
划线宽度 | ≤0.03mm |
输入电压 | 220VAC/50HZ |
整机功耗 | 1KW |
设备尺寸 | 860x670x1150mm(不含风机) |
装箱尺寸 | 900mm*700mm* 1250mm |
重量 | 250KG(含包装) |
四、标准配置
光纤激光器
工作台单元（数控） 划片软件
离心风机 计 算 机 操作手册
1 台 1 台
1 本
五、备件列表
工具 1 套 擦镜纸 1 本
六、保修服务
整机 1 年内免费保修: 在保修期内, 如果机器出现问题, 公司负责免费维修与更换 零部件; 如果由于人为操作不当导致的损坏, 用户需承担零部件成本费用. 在保修期 之后, 公司提供终身维护服务和零部件, 但用户需要承担相应费用.
